Millised on ultrahelikeevitusmasina juhtimissüsteemi komponendid
Millised on ultrahelikeevitusmasina juhtimissüsteemi komponendid?

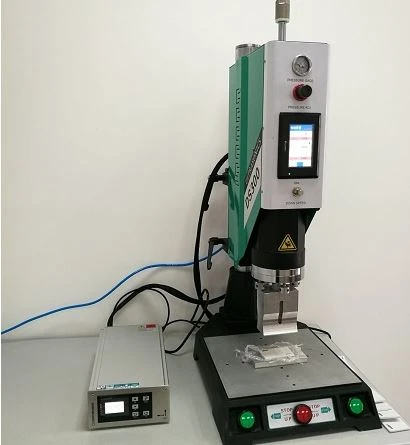

Ultraheli plastist keevitusseade koosneb pneumaatilisest ülekandesüsteemist, juhtimissüsteemist, ultraheligeneraatorist, sagedusmuundurist, lõikurpeast ja mehaanilisest seadmest.
Töötades ajab õhukompressor kõigepealt löögisilindri, et juhtida ultrahelianduri vibratsioonisüsteemi üles ja alla. Väikese ja keskmise võimsusega ultrahelikeevitamisel reguleeritakse dünaamilist õhurõhku vastavalt keevitusvajadustele.
Juhtimissüsteem koosneb ajarelee või integraallülituse taimerist.
Selle põhiülesanne on pneumaatilise ülekandesüsteemi juhtimine gaasiventiili avamiseks keevituse ajal ajastusjuhtimise ajal, survestades silindrit, langetades keevituspea ja säilitades keevitusobjektile teatud rõhu. Pärast keevitamise lõpetamist hoitakse rõhku teatud aja jooksul ja juhtimissüsteem muudab gaasiventiili vastupidiseks, et keevisliide lähtestada; teine on ultraheli keevitusseadme tööaja juhtimine, nii et kogu keevitusprotsess töötab, ainult päästiku impulsi genereerimise nupu aktiveerimisega saate kogu keevitusprotsessi automaatselt lõpule viia. Kogu juhtimissüsteemi järjestus on järgmine: toiteallikas aktiveerib pneumaatilise ülekandesüsteemi juhtimissignaali käivitamiseks, silindri rõhu keevitamise pea langetab rõhu keevitamise ja ultraheli generaator käivitatakse ultraheli lainete eraldamiseks ja teatud keevitusaja säilitamiseks, kõrvaldamiseks ultraheli kiirgus ja jätkake teatud rõhuaja säilitamist, dekompressioon, keevisliide tõuseb ja keevitamine lõpeb.
Ultraheli plastist keevitusseadme akustiline süsteem koosneb kolmest osast
1. ülekandeosa;
2. Fikseeritud osa;
3. Tööosad. Ülaltoodud kolme komponendi hulgas on ajam südamik ja tavaliselt kasutatakse poltidega kinnitatud pikisuunalist vibratsiooni andurit. Poollaine pikkusega pikivibraator on ühendatud veeralaine pikisuunalise vibraatoriga ja poollaine pikivibraator on ühendatud poollaine kontsentraatoriga, et moodustada täislainepikkusega plastist keevitusenergia muundur. Veerandlaine pikisuunaline vibraator ja veerandi lainepikkuse energia on kontsentreeritud Seade on ühendatud, moodustades poollainepikkusega plastist keevitusanduri lainepikkuse anduri.
Ultraheli keevitamine on kõrge efektiivsusega ja suudab plastosade keevitamist partiidena töödelda
Abimaterjale ega keemilisi lahuseid pole vaja, seega pole see mõju inimeste tervisele
Tugev liimimine, deformatsioon puudub, välimust ei mõjutata, keevisliited pole kahjustatud
Veenduge keevitatud materjali õhutiheduses ja veetiheduses
Kiire: 0,01–9,99 sekundit keevitusaja kohta
Tugevus: talub suuremat pinget ja kõrget survet
Kvaliteet: lekkeid, õhulekkeid, gaasiga keevitamist, plastosade kahjustusi pole
Säästlik - pole kruvisid, pole liimi. Vähendage tööjõudu, vähendage kulusid
